Mesure de l’opacité des gaz de combustion

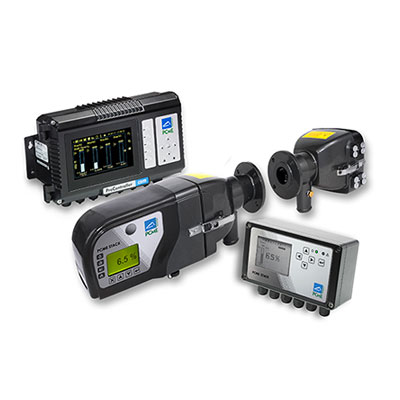

STACK 710

Appareil de mesure des émissions de particules certifié QAL1 et conforme à l’US EPA PS-1 pour le contrôle de la concentration en poussière et de l’opacité dans les gaz de combustion

Réflecteur cubique multi-angles offrant une meilleure réflexion de la lumière transmise par rapport aux réflecteurs traditionnels de type “miroir”, ce qui permet d’obtenir une plus grande confiance dans les mesures

Très robuste, besoin en maintenance extrêmement réduit





Fiabilité exceptionnelle, sans pièces en mouvement continu

Vérification automatique du zéro et de l’étendue sur place avec audit d’étalonnage intégré et correction de la dérive du zéro

Une double source de lumière, avec une source LED Flood brevetée, permet un contrôle fiable des détecteurs.
et minimise les effets de l’instabilité de la température

Piles après filtres à manches, filtres à cartouches, cyclones, précipitateurs électrostatiques, sans filtration
Gaz de combustion secs/sans condensation

Incinération
Métaux (par exemple, acier/aluminium)
Minéraux (par exemple, ciment/gypse)

Produits chimiques (par exemple, raffinerie/caoutchouc)
Centrale de production d’électricité (par exemple, charbon/biomasse)

Spécifications Techniques
Paramètres mesurés	Poussière
Technologie	Opacité
Capacité de mesure/surveillance	0-100 %*
Adéquation du diamètre de cheminée/conduit	jusqu’à 10 m
Température des fumées	jusqu’à 600°C
Baghouse	OUI
Filtre à cartouche	/
Filtre en céramique	/
Filtre coalescent	/
Cyclone	/
Précipitateur électrostatique (ESP)	OUI
Précipitateur électrostatique humide (WESP)	/
Épurateur humide	/
Variantes de capteurs	Fonte d’aluminium, revêtement époxy
Contrôles QA	OUI

*Dépend de l’application

Données Techniques
Capacité de mesure	0 – 100 % (opacité) ; 0-1 000 mg/m³ (concentration)
Variantes de capteurs	fonte d’aluminium, revêtement époxy
Plages de températures de pile	jusqu’à 600°C
Vérifications de fonctionnalité et d’assurance qualité	Zéro et étendue automatiques ; correction automatique de la dérive zéro
Interface	– Disponible sous forme de paire de capteurs autonomes (pas de contrôleur) ou avec une unité de contrôle standard (module d’interface) pour une pile unique ou avec ProController pour les réseaux multi-capteurs – Disponible avec unité de contrôle standard (module d’interface) pour pile unique ou avec ProController pour réseaux multi-capteurs
Enregistrement des données intégré (unité de commande uniquement)	Enregistrement à long terme, à court terme ou par impulsions configurable par l’utilisateur
Sortie	RS232, RS485 (Modbus), alarme numérique Ethernet et 4/20 mA (nombre de sorties dépendant de la configuration du système (avec ou sans contrôleur)
Purge d’air	ventilateur requis
Indice de protection du boîtier	IP65
