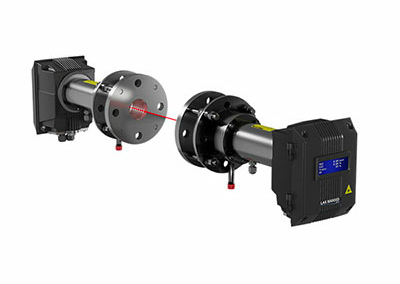

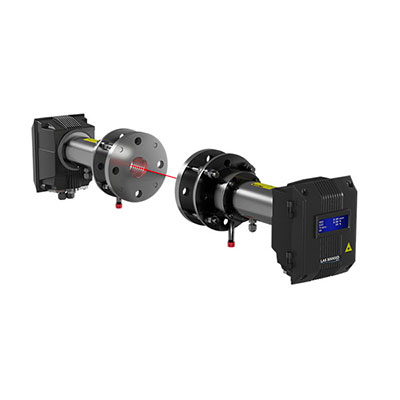

Analyseur de gaz in-situ TDLS
LAS 5000XD
L’analyseur de gaz in-situ TDLS été conçu afin de s’adapter aux contraintes d’une large gamme d’applications pour le contrôle des émissions et du process.
Le LAS 5000XD TDLS (Spectroscopie par Diode Laser Accordable) existe en plusieurs modèles et mesure une large gamme de paramètres tels que NH3 + H2O, HF, CO + CO2, O2, HCl + H2O, etc.
Il conjugue robustesse et rapidité de réponse (1 s) avec une grande précision de mesure dans des environnements difficiles (prêt pour la zone Ex II).
Bénéfices clés pour l’utilisateur de l’analyseur de gaz LAS 5000XD TDLS :
- Aucun système d’échantillonnage nécessaire
- Pas d’influence de la température du gaz
- Pas d’interférence de la matrice gazeuse
- Mesure sans étalonnage
Grâce à la fonctionnalité ClearPath, les interférences de l’humidité relative, de l’O2 ou du CO2 sont éliminées dans les zones de purge.
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Téléchargement
- FONCTIONNALITÉS PRINCIPALES
- Nouvelle fonctionnalité ClearPath intégrée
- Mesure hautement sensible et sélective
- Rapport signal/bruit élevé
- Aucune dérive de mesure
- Temps de réponse 1 s
- Grande plage dynamique de ppm à %

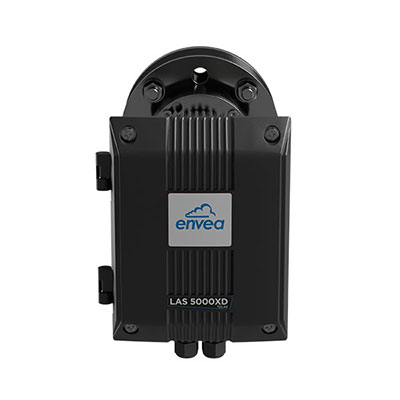

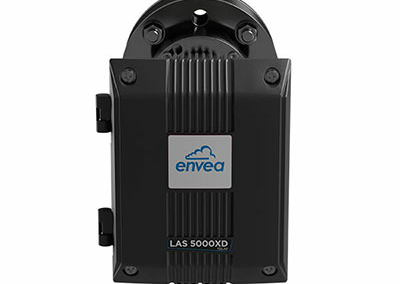

- Communication en temps réel entre l’émetteur (Tx) et le récepteur (Rx)
- Robuste, prêt pour Ex Zone II (certification à venir)
- 💡 CLEARPATH
- Les interférences liées à l’humidité relative, à l’O2 ou au CO2 sont éliminées dans les zones de purge.
- Avantages pour l’opérateur :
- Pas besoin de N2 ou de purge à air sec
- Haute précision de la mesure d’O2
- Haute précision de la mesure de H2O
- Haute précision de la mesure du CO2
- AVANTAGES CLIENT
- Faible maintenance et faible coût de possession
- Pas besoin de N2 ou de purge à air sec : huile et amp; Un instrument à air sans poussière suffit
- Optimisation des processus conduisant à une réduction des coûts d’exploitation

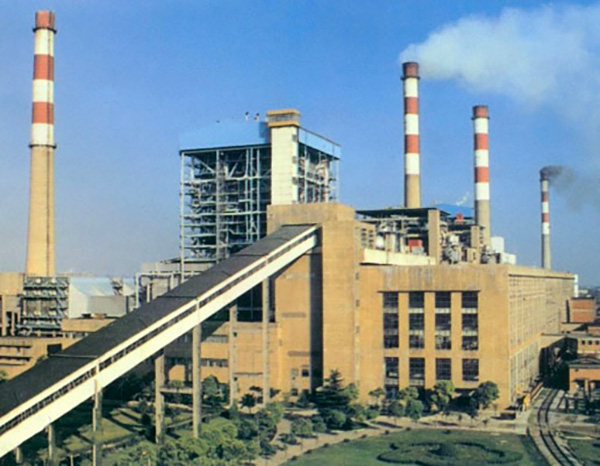

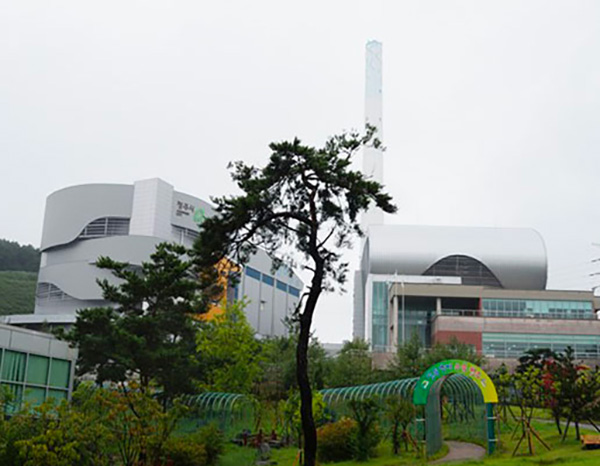

UNE LARGE GAMME D’APPLICATIONS POUR CEMS ET PROCÉDÉS

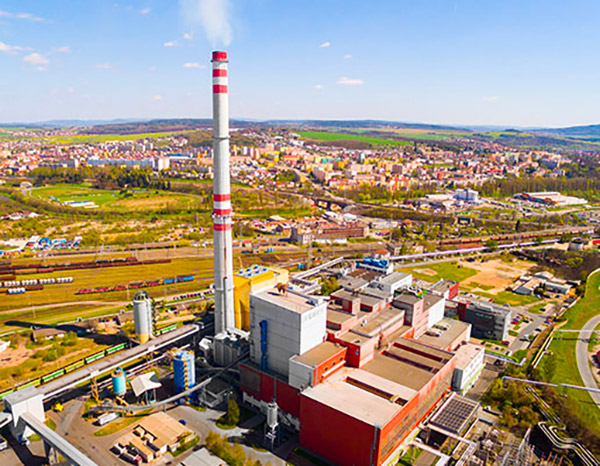

- Contrôle des glissements d’ammoniac (DeNox)
- Contrôle des processus et de la combustion
- Contrôle des émissions HF dans une usine d’aluminium
- Contrôle de la réduction des HCl/SO2
- Contrôle du four de craquage de l’éthylène
- Taux de HCl dans la production de semi-conducteurs
- Contrôle de la concentration d’ammoniac dans les aliments pour animaux de compagnie, les usines d’engrais, etc.
| Paramètres mesurables | |||
|---|---|---|---|
| Polluant | Plage | ||
| NH3 + H2O | 0 à 10 ppm / 0 à 5 000 ppm + 0 à 5 % / 0 à 50 % | ||
| HF | 0 à 3 ppm / 0 à 500 ppm | ||
| CO ppm + H2O | 0-50 ppm / 0-1% + 0-10% / 0-50% | ||
| CO% + H2O | 0-1% / 0-100% + 0-10% / 0-50% | ||
| CO% + CO2 | 0-1% / 0-100% + 0-1% / 0-100% | ||
| CO2 + H2O | 0-1% / 0-100% + 0-10% / 0-50% | ||
| O2 | 0-1%/ 0-100% | ||
| HCl + H2O* | 0-10 ppm / 0-5000 ppm + 0-10% / 0-50% (*la température du gaz doit être supérieure à 150°C). | ||
| Autres gaz | Disponible sur demande : CH4, H2S, H2, NON… | ||
| Spécifications Techniques | |
|---|---|
| Technologie | ADLAS (Spectroscopie d’absorption laser à détection avancée) • Conception opto-mécanique optimisée • Électronique haute vitesse à faible dérive • Traitement du signal et algorithme puissants • Technique de spectroscopie indépendante |
| Limite inférieure de détection | < 1 % du FS |
| Temps de réponse (0 à 90 %) – Court | 1 s |
| Manque d’ajustement/linéarité | ≤ ±1 % |
| Température des fumées (°C max) NH3 + H2O / HCl + H2O / HF CO + H2O / O2 / CO + CO2 |
+400°C (Dépend de la plage de concentration) +1200°C (Dépend de la plage de concentration) |
| Pression des gaz de combustion | 2 barres max (absolu) |

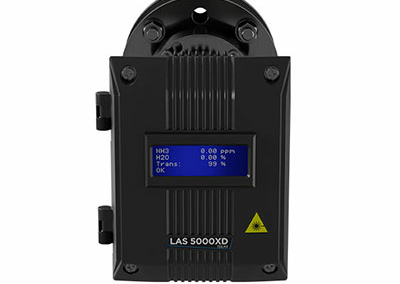

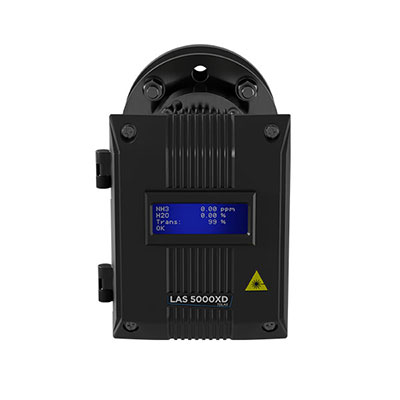

| Affichage sur Tx | LCD 4 x 20 |
| Communication | Modbus RTU (RS485) / Ethernet (RJ45) – Serveur Web |
| Type d’alimentation | + 24 V DC, ondulation et bruit 50 mV |
| Consommation électrique | 15 W (échauffement) &Lt ; 15 W en utilisation standard |
| T° recommandée (ambiante) | -20°C à +55°C |
| Indice IP Tx & Boîtiers Rx | IP65 |

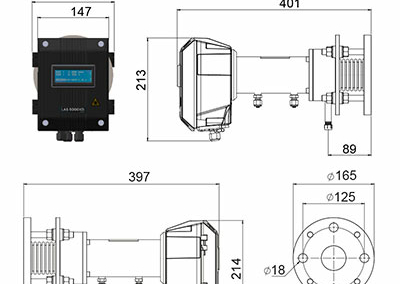

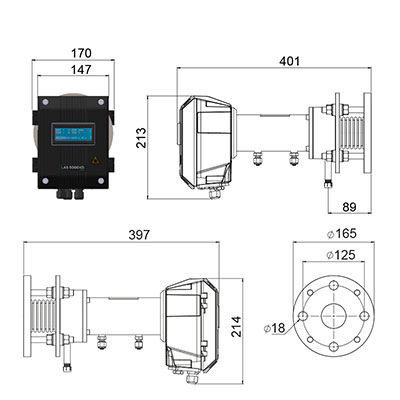

| Exigence de spécification de bride sur la pile | DN50 PN16, 2’’ – 150 lbs, Classe 150 |
| Matériau de bride | SS 316 L |
| Consommation d’air (purge principale – nécessaire) |
5-50 L/min (à ajuster selon les conditions du site) (sec et sans huile, ISO 8573.1 classe 2-3) |
| Consommation d’air (purge secondaire – recommandée) |
2-3 L/min (sec et sans huile, ISO 8573.1 classe 2-3) |
| Compatibilité avec le diamètre de la pile | De 0,5 à 20 m |
Remarque – Les spécifications techniques sont définies dans les conditions suivantes : Température gaz = 25°C / gaz
pression = 1013 mbar / longueur du trajet = 100 cm / température ambiante = 25 °C
pression = 1013 mbar / longueur du trajet = 100 cm / température ambiante = 25 °C
| Options | |
|---|---|
| Boîte de jonction | E/S analogiques (2 x 4-20 mA/2 x 4-20 mA) – Sortie numérique (2 relais) |
| Bouclier thermique | Épaisseur : 20 mm (100°C<Tp<300°C) ; 40 mm (300°C<Tp<600°C) ; 60 mm (Tp au dessus de 600°C). |
| Cellule d’audit | |
| Cellule en ligne | |
| Outil d’alignement | |
| Housses de protection contre les intempéries | |
