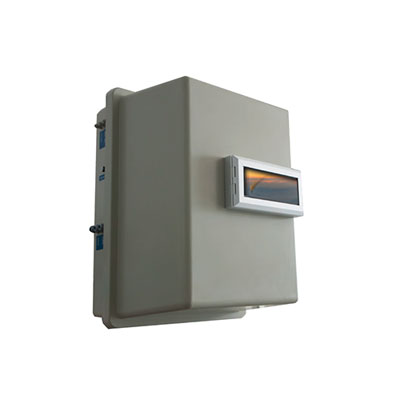

Analyseur de mercure dans les gaz de fumées

SM-3

Le SM-3 mesure en continu le mercure élémentaire, ionique & organique dans les gaz de combustion des cheminées.

Le principe de fonctionnement du SM-3 est basé sur une technique totalement nouvelle, la méthode thermocatalytique : fission des composés du mercure et réduction du mercure ionique contenu dans les gaz de cheminée.

On évite ainsi le traitement chimique humide des échantillons de gaz à l’aide de réactifs et de bulleurs . La maintenance et l’entretien du SM-3 sont donc extrêmement faciles.

Peut également être utilisé pour des projets mobiles.





Véritable mesure continue du mercure (pas de cycle de mesure)
Pas de chimie humide, pas d’utilisation de réactifs
Catalyseur à semi-conducteurs sans entretien

Plage 1 à 45 ; 0 à 75 ; 0 à 500 µg/m³ Hg (autres plages sur demande)
Construction robuste et protégée contre la corrosion
Taille compacte, fonctionnement mobile possible

Détecte le mercure élémentaire, ionique et lié

Centrales électriques au charbon
Incinérateurs de déchets municipaux
Incinérateurs de boues d’épuration

Incinérateurs de déchets dangereux
Production de ciment
Installations de réassainissement thermique des sols

Chambres de combustion utilisant du bois recyclé
Fours de recyclage des métaux

Spécifications Techniques
Sorties de signal	analogique : 4 – 20 mA (max. 500 Ω) ; série : RS 232 ; Modbus (option)
Sortie d’état	3 x paires de contacts de relais (contacts secs)
Max. température de l’échantillon	200 °C
Plage de température ambiante autorisée	5 – 40 °C
Longueur de la ligne d’échantillonnage	30 m
Alimentation	230 VCA / 50 Hz (option 110 VCA / 60 Hz)
El. Consommation d’énergie	Analyseur : max. 100 VA ; ligne d’échantillonnage : max. 150 VA/mètre
Dimensions (L x H x P)	env. 55 x 160 x 70 cm (monté sur pied)
Poids	env. 50 kg

Données Techniques
Principe de mesure	réduction thermocatalytique au niveau de la cheminée, absorption atomique de vapeur froide (CVVAAS) à 253,7 nm
Composant mesuré	Mercure gazeux total (TGM)
Source UV	Lampe au mercure basse pression (EDL) sans électrode
Méthode de stabilisation	Méthode de poutre de référence
Cellule optique	Silice fondue (Suprasil), l : env. 230 mm, chauffé env. 45°
Plages de mesure	0 – 50 µg/m³ ; 0 – 75 µg/m³ ; 0 – 500 µg/m³
Limite de détection	< 1 µg/m³
Temps de réponse T90	env. 1 minute
Alimentation en air	air comprimé sans huile, env. 1,5 bar
