Mesure d'humidité avec affichage de la température

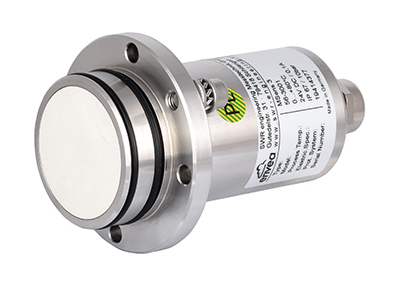

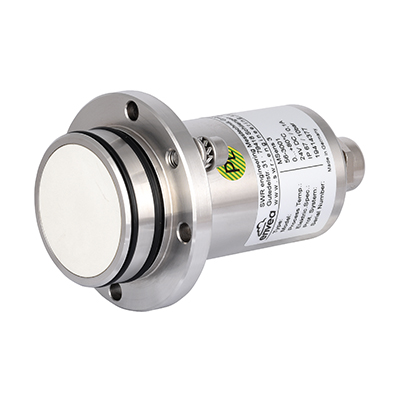

Capteur à micro-ondes pour la mesure continue de l’humidité des solides en vrac secs avec détection de passage et mesure de de la température de la matière
Montage sur bandes transporteuses, vis d’alimentation ou trémies : les capteurs pénètrent le produit pour une mesure plus fiable. Deux types de technologies dans un même boîtier pour couvrir une large plage d’applications.
- revêtement céramique, hautement résistant à l’abrasion
- lecture de température intégrée
- fonction de détection de débit
Mesure fiable de l’humidité, de la température et détection de passage avec une haute résolution
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Installation de montage
- Téléchargement
- Plages d’humidité 0 … 65 % (selon le matériau)
- Précision des mesures 0,1 %
- Mesure de l’humidité en ligne
- Mesure instantanée et précise de la température des processus/matériaux de 0 °C à 120 °C
- Alarme de détection de débit
- Indépendamment de la couleur du matériau
- Résistant à des températures allant jusqu’à 120 °C
- Enregistrement de l’humidité de surface et de l’humidité capillaire
- Certifié ATEX
- Ciment
- Chimie
- Asphalte
- Nourriture
- Verre
- Céréales
- Chaux
- Minéraux
- Acier
- Bois
- Fonderie
- Matériaux de construction
- Biomasse
- Recyclage
- Matériaux de construction
- Centrale électrique
| Spécifications Techniques | |
|---|---|
| Matériau sur mesure | Poussière, poudre, granulés et autres solides en vrac |
| Lieu à mesurer | Convoyeur à vis, convoyeur à bande, conteneur, toboggan, séchoir, mélangeur |
| Principe de fonctionnement | Micro-ondes |
| Plage d’humidité | 0 à 65 % (selon l’application) |
| Température du matériau | Max. 120°C |
| Mesure de la température | Inclus |
| Montage | Bride |
| Classification ATEX | Catégorie 1 |
| Sortie | 4…20 mA, Modbus, Profibus |
| Détection de flux | Inclus |
- Plages d’humidité : 0 à 65 % (selon le matériau)
- Précision des mesures : 0,1 %
- Résistant à la température : jusqu’à 120 °
- ATEX – certifié
- Matériaux : tous types de poussières, poudres, granulés et autres solides en vrac
- Différentes positions de montage possibles
| Données techniques du capteur | |
|---|---|
| Logement | Acier inoxydable 1.4571 |
| Surface du capteur | Céramique |
| Protection Ex (facultatif) | Zone 20 (Poussière), Zone 0 (Gaz) |
| Catégorie de protection | IP 67 selon EN 60529 |
| Température ambiante du matériau | 0 … +80 °C, 120 °C en option |
| Pression de travail | Max. 10 bars |
| Consommation électrique | 0,6 W |
| Temps de réponse | 0,1 seconde |
| Poids | Env. 1000g |
| Plage de mesure | 0 … 65 % d’humidité résiduelle (selon le matériau) |
| Mesure de température | 0 … +120 °C ± 0,6 °C (typique) entre. 0 et +120 °C ± 1 °C (Max.) entre. 0 et +70 °C ± 2 °C (Max.) entre. 0 et +120 °C |
| Alarme de détection de débit | OUI |
| Précision | 0,1 % absolument dans la plage de mesure calibrée |
| Câble de connexion | câble blindé 4 fils, 0,25 mm2 |
| Données techniques de l’émetteur | ||||
|---|---|---|---|---|
| Émetteur (rail DIN) | Émetteur (boîtier de terrain) | |||
| Alimentation | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (24 V CC en option) |
||
| Consommation électrique | 20 W / 24 VA | |||
| Type de protection | IP 40 à EN 60 529 | IP 65 selon EN 60 52 910.91 | ||
| Température ambiante de fonctionnement | -10 … +45 °C | |||
| Dimensions (L x H x P) | 23 x 110 x 121 mm | 258 x 237 x 174 mm | ||
| Poids | Env. 190g | Env. 2,5 kg | ||
| Fixation sur rail DIN | DIN 60715 TH35 | / | ||
| Interface | ModBus RTU (RS 485) / USB | RS 485 (ModBus RTU) / USB | ||
| Connecteurs à vis pour câbles | / | 3 x M20 (Ø 4,5 – 13 mm) | ||
| Câble bornes de connexion coupe transversale |
0,2-2,5 mm2 [AWG 24-14] | |||
| Sortie actuelle | 2 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
||
| Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA | |||
| Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 A Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
|||
| Sauvegarde des données | Mémoire Flash | |||
Le M-Sens 3 a été développé pour offrir une flexibilité maximale lors du montage. Les aspects suivants doivent être pris en compte lors du positionnement de la sonde : Le champ de mesure pénètre dans les matériaux les plus denses (par exemple le sable). Avec une profondeur minimale de 120 mm, la sonde doit toujours être dirigée vers le matériau pour éviter les problèmes de réflexion.
Situations d’installation
Conteneur
Pour une installation simple, une bride de raccordement standard est disponible.

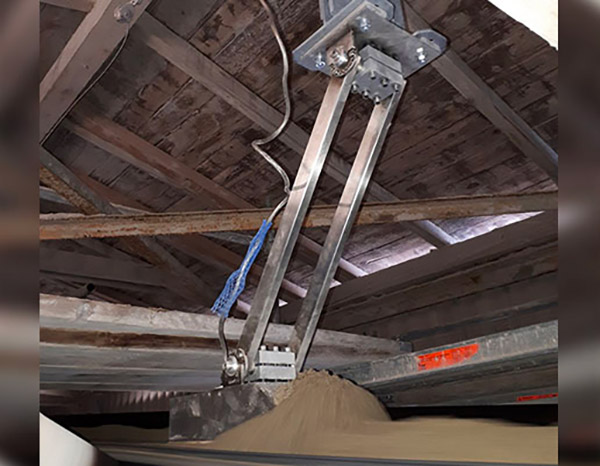

Tapis roulant
Mesure de l’humidité d’un matériau sur un tapis roulant. Une hauteur de matériau constante est générée par la fixation d’un écumeur de matériau. Cela offre des conditions idéales pour une mesure en ligne.
L’installation dans le tiers inférieur d’une vis transporteuse présente l’avantage que le volume de matériau qui passe sur le capteur est presque constant, ce qui permet une mesure optimale. Le mouvement des volées de vis est masqué.
Tuyau à chute libre
Pour pouvoir mesurer dans des conduites en chute libre ou des conduites inclinées (goulottes) avec le M-Sens 3, il est possible de rassembler de la matière devant la sonde à court terme, pendant la durée de la mesure, avec un mécanisme de capture. Après la mesure, le rabat s’ouvrira à nouveau et permettra au matériau collecté de continuer à tomber. Le processus de mesure peut être répété en permanence à intervalles courts ou longs selon les besoins.
