Mesure de la vitesse des solides

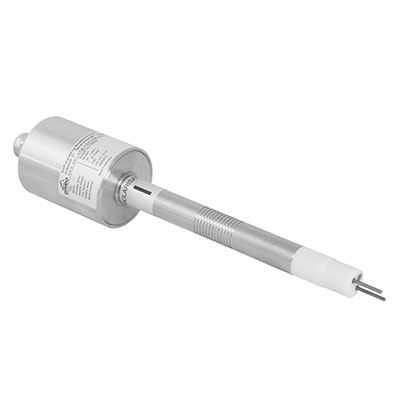

SpeedFlow 2.0

Mesure en continu de la vitesse des granulés, poudres et poussières qui sont transportées en chute libre ou en pneumatique dans les procedés industriels

Spécialement conçu pour la mesure continue de la vitesse des solides et des particules telles que les granulés, les poudres et les poussières, qui sont transportés en chute libre ou en transport pneumatique. Utilise la technologie de corrélation triboélectrique.

Capteur à plugger pour un rétrofit facile





Mesure continue de la vitesse des solides (poudres, granulés, poussières) dans les tuyaux métalliques

Mesure directement dans le flux transporté / flux entraîné
La mesure est totalement indépendante du matériau

Rénovation simple à l’aide d’une douille à souder

Energie

Spécifications Techniques
Matériau sur mesure	Poussières, poudres ou granulés
Principe de fonctionnement	Corrélation
Pression du procédé	Max. 1 barre
Température du processus	Max. +80°C, en option +120°C
Montage	Via connexion au processus
Type de transport	Phase pauvre pneumatique
Plage de vitesse	0,75…35 m/s
Diamètre du tuyau	Aucune limite
Classification ATEX	Aucun
Sortie	4…20mA, Modbus, Profibus

Matériaux : Granules, poudre et poussière
Dans des tuyaux métalliques

Peut être utilisé dans des lignes à chute libre ou dans des convoyeurs pneumatiques

Plage d’application : commence avec une vitesse du matériau aussi faible que 0,75 m/s

Données techniques du capteur
Douille à souder	St52 ou acier 1.4571
Tige	Wolframcarbide
Logement	Acier 1.4571
Catégorie de protection	IP 65 selon EN 60529/10.91
Longueur de la tige	15 mm
Plage de vitesse	0,75…35 m/s/td>
Température à l’intérieur du tuyau	-20…+80 °C (température plus élevée sur demande)
Température à l’extérieur du tuyau	0…+60 °C
Alimentation	24 V CC
Poids	Env. 1,5 kg
Dimensions	Ø 60, Ø 20, L 320 mm (longueur de tige incluse)
Précision des mesures	± 1 % (dans la plage de mesure calibrée)

Données techniques de l’émetteur
	Émetteur (rail DIN)	Émetteur (boîtier de terrain)
Alimentation	24 V CC ±10 %	110 / 230 V CA 50 Hz (24 V CC en option)
Consommation électrique	20 W / 24 VA
Type de protection	IP 40 à EN 60 529	IP 65 selon EN 60 529/10.91
Température ambiante de fonctionnement	-10 … +45 °C
Dimensions (L x H x P)	23 x 90 x 118 mm	258 x 237 x 174 mm
Poids	Env. 172 g	Env. 2,5 kg
Câble bornes de connexion coupe transversale	0,2-2,5 mm2 [AWG 24-14]
Sortie actuelle	1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω	3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω
Interface	RS 485 (ModBus RTU) / USB
Sortie d’impulsion	Collecteur ouvert – max. 30 V, 20 mA
Contact relais	Max. charge nominale : 250 V CA Max. courant de crête : 6 Un Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA)
Sauvegarde des données	Mémoire Flash

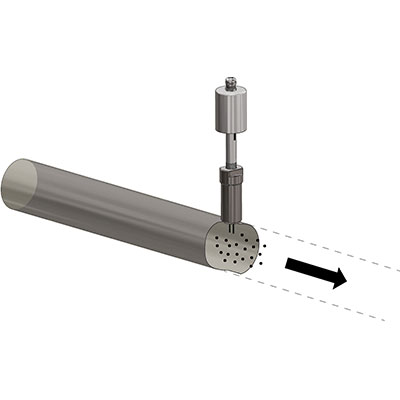

Pour le montage du capteur, l’emplacement d’installation est spécifié en fonction des chemins d’entrée et de sortie acheminés. La douille est soudée à l’emplacement d’installation spécifié, puis un trou de 20 mm est percé à travers la douille et à travers la conduite. Le capteur est ensuite ajusté à l’épaisseur de la paroi, inséré et fixé à l’aide de l’écrou de couplage. La distance entre le capteur et l’unité d’analyse peut être au maximum de 300 m.
