Détection de passage avec détection de blocage

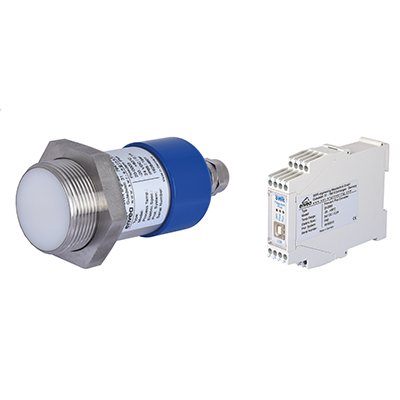

FlowJam 𝘗𝘭𝘶𝘴

Détection du passage de matière avec information du flux / non-flux et fonction additionnelle de “Détection de blocage” ou “Interruption du flux de matière” (Bourrage/Non bourrage)

Le FlowJam Plus est une évolution logique du FlowJam qui a fait ses preuves dans des milliers d’application :

Détection rapide du mouvement de matière (Flux/Non Flux)
Fonction additionnelle “Détection de blocage” ou “Interruption du flux de matière”

Téléchargez la plaquette

Contactez-nous

Fonctionne sans contact grâce aux micro-ondes
Appareil particulièrement fiable puisque les micro-ondes peuvent traverser les accumulations de matériaux

Les mesures peuvent être effectuées depuis l’extérieur de toutes les parois de réservoir, boîtiers, conduites flexibles ou canalisations non métalliques

Peut être utilisé même dans des conditions difficiles, c’est-à-dire des températures et pressions de fonctionnement élevées et en version pour zones Atex (à l’aide d’un adaptateur process)

Point de transfert

Les copeaux de bois sont transportés par deux convoyeurs à vis dans une installation à biomasse.
Au point de transfert entre les convoyeurs à vis, le FlowJam Plus surveille le flux de matériau.
En cas d’interruption du flux de matière, il est désormais possible de détecter rapidement s’il y a un problème parce que la vis inférieure n’enlève plus de matière ou que la vis d’alimentation n’alimente plus de matière.

Alimentation du matériau vers un alimentateur rotatif

Dans une usine de chaux, la chaux est acheminée vers l’entrée d’un alimentateur rotatif via un tuyau de descente vertical. À ce stade, il convient de veiller à ce qu’il y ait toujours un flux de matériaux suffisant. Lorsque la colonne de matériau atteint la position du capteur dans la ligne de pente, le FlowJam Plus signale exactement cet état. Grâce à ces informations, l’alimentation en matériaux peut être mieux contrôlée.

Spécifications Techniques
Matériau à détecter	Poussières, poudres ou granulés
Principe de fonctionnement	Micro-ondes
Pression du procédé	Max. 20 bars
Température du processus	Jusqu’à +220°C
Montage	Connexion de menace de 1 1/2 «
Type de transport	Tous
Débits	Aucune limite
Diamètre du tuyau/plage de détection	Jusqu’à 1 200 mm
Classification ATEX	Catégorie 3
Sortie	Relais

Pour pipeline à chute libre ou système de transport pneumatique
Fonctionne sans contact grâce aux micro-ondes

Les mesures peuvent être effectuées depuis l’extérieur de toutes les parois de réservoir, boîtiers, conduites flexibles ou canalisations non métalliques

Peut être utilisé même dans des conditions difficiles, c’est-à-dire des températures et pressions de fonctionnement élevées et en version pour zones Atex (à l’aide d’un adaptateur process)

Données techniques du capteur
Matériau du boîtier	Acier inoxydable 1.4571
Système de protection	IP 65
Température du processus	-20…+80 °C -20…+220 °C (avec adaptateur process) Max. 1000 °C (avec bride en céramique)
Température ambiante	-20…+60 °C
Pression de travail	Max. 1 barre Max. 20 bars (avec adaptateur process)
Fréquence de fonctionnement	24,125 GHz ; ± 100 MHz
Puissance de transmission	Max. 5 mW
Poids	Env. 560g
Dimensions	Boîtier : Longueur 107 mm / Diamètre 52 mm Filetage : Longueur 30 mm / Diamètre G 1½ »

Données techniques de l’émetteur
Alimentation	24 V CC ± 10 %
Consommation électrique	Environ 3,5 W
Température ambiante	-20…+60 °C
Contact relais	Max. charge nominale : 250 V CA Max. courant de crête : 6 A Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V/5 mA)
Communication	USB
Poids	Env. 172 g

Données Techniques
	Adaptateur de pression	Adaptateur de température	Adaptateur alimentaire	Adaptateur haute température
Matériel	Acier inoxydable 1.4571, Diaphragme POM	Acier inoxydable 1.4571, Diaphragme Tecapeek	Acier inoxydable 1.4571, Diaphragme Tecapeek GF30/td>	Acier Diaphragme en céramique
Température	-20…+80 °C	Max. +220 °C	Max. +220 °C	Max. 1000 °C
Pression	Max. 20 bars	Max. 20 bars	Max. 20 bars	Max. 40 bars
Thème	G 1½ pouce des deux côtés	G 1½ pouce des deux côtés	G 1½ pouce des deux côtés	G 1½ pouce des deux côtés
Largeur de clé	55 mm	55 mm	55 mm	17 mm
