Mesure du débit volumique pour réguler l’alimentation en air d’un broyeur de matières premières
Cimenterie | AirFlow P
Client : Cimenterie (Allemagne)
Matériel : Farine crue
Charge de poussière : 20 g/m3

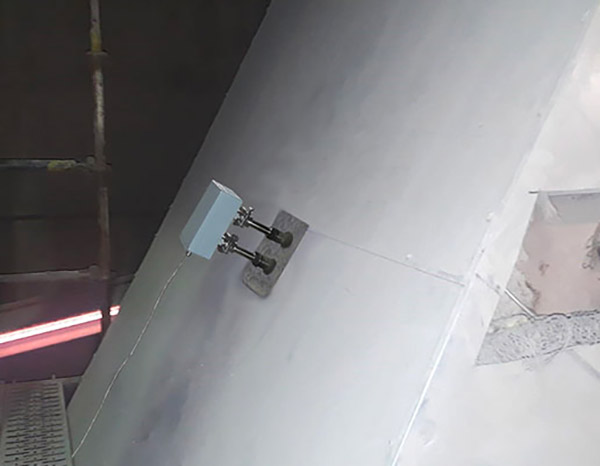

Installation : À l’entrée du broyeur vertical
Fonction : Contrôle du volume d’air pour plus de fiabilité du processus et des économies d’énergie
APPLICATION
Dans une cimenterie, le flux d’air vers un broyeur de matières premières est surveillé. L’objectif de cette surveillance est d’atteindre l’efficacité la plus élevée possible du broyeur de matières premières. Le contrôle de l’air d’alimentation d’un tel broyeur vertical peut également conduire à des économies d’énergie considérables, car le volume d’air maximum ne doit pas toujours être utilisé, mais peut être adapté au processus.
Jusqu’à présent, les vitesses de l’air étaient principalement mesurées à l’aide de mesures de pression différentielle. Cependant, ceux-ci se bouchent très rapidement en raison de la forte charge de poussière dans le conduit. Le colmatage de la mesure de pression différentielle entraîne une charge permanente élevée sur le ventilateur, ce qui entraîne un gaspillage d’énergie.
SOLUTION
Le AirFlow P est un capteur spécialement développé pour mesurer les volumes d’air dans les applications poussiéreuses. Le AirFlow P détermine la vitesse de l’air avec l’aide des particules de poussière dans le processus. L’unité d’évaluation (MSE 300) calcule la vitesse mesurée avec une surface de ligne saisie (v x A = m3/h). Cela permet d’obtenir un volume d’air en m3/h ou une mesure de vitesse en m/s avec le AirFlow P. Grâce à son principe de mesure électrodynamique, le capteur mesure les décharges des particules de poussière qui passent et corrèle les signaux de l’antenne A et de l’antenne B.
Grâce au AirFlow P, l’existant la mesure de la pression différentielle peut être remplacée dans cette application et un contrôle permanent et indépendant de la poussière du processus peut être mis en œuvre.
AVANTAGES CLIENTS
- Mesure fiable du débit volumique, même en cas de charges élevées de poussière dans le canal
- Économies d’énergie grâce à la régulation du processus
- Économies de coûts grâce à la réduction des travaux de maintenance sur la technologie de mesure
