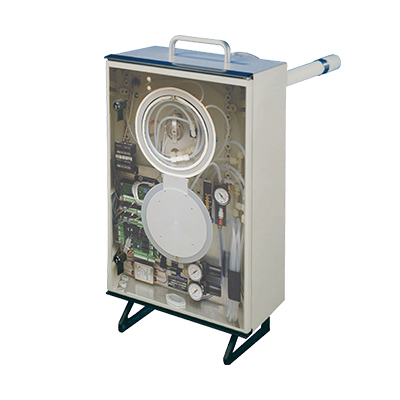

Système d'échantillonnage des gaz de cheminée
SEC™ BOX
Le système d’extraction à sec SEC™ sèche l’échantillon de gaz au point de prélèvement, éliminant ainsi la nécessité d’une ligne d’échantillonnage chauffée.
Technique exclusive de séchage par perméation, conçue pour presque toutes les conditions de prélèvement de gaz. Idéale pour le prélèvement de gaz corrosifs
En option : Capteurs de température et de vitesse intégrés ou débitmètre STACKFLOW 200 sur la même bride.
À utiliser avec des analyseurs non chauffés tels que le MIR 9000, MIR 9000e, MIR 9000CLD, MIR 9000ASD.
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Technologie
- Conformités aux normes
- Téléchargement
Le système d’échantillonnage SEC utilise la méthode Cold Dry Extractive (Dry Basis Analysis).
- Sonde d’échantillonnage équipée d’une filtration des particules à deux étages
- Injection directe de gaz d’échelle pour un étalonnage complet du système
- Le système de séchage par perméation évite la perte de gaz hautement condensables (par exemple, HCl, SO2, NO2 et HF)
- Automatique et amp; fonctionnalité de rétro-purge périodique pour des intervalles de maintenance plus longs
- Nettoyer et amp; échantillon sec transféré via une ligne non chauffée (jusqu’à 100 m de distance) à température de l’air ambiant
- Grand choix de sondes disponibles (en fonction des conditions du procédé : diamètre de la cheminée, température du gaz, teneur en eau, concentration de particules)
- Sonde chauffée avec choix de matériaux et amp; longueurs
- Incinération des boues
- Turbines à gaz
- Centrales électriques
- Chaudières
- Usines de papier
- Ciment
- Chaudières
- Usines de papier
- Verre, pétrochimie et amp; Industrie chimique
- Incinération des déchets (énergie municipale issue de déchets ou industriels)
| Spécifications Techniques | |
|---|---|
| Gaz d’échantillon max. point de rosée | 75°C (45 % H2O) |
| Filtre primaire (dans la sonde) | 20 μm (selon le type de sonde) |
| Filtre fin (dans la boîte) | 0,5 μm |
| Débit d’échantillon | 20 à 40 l/h |
| Dimensions | 400 x 600 x 200 mm (L x h x P) |
| Poids | 15 kg (boîtier IP65) |
| Alimentation | 230 V/50 Hz ou 110 V/50-60 Hz |
| Consommation | 500 VA |
| Température de fonctionnement | -10°C à + 40°C (jusqu’à 50°C avec l’option refroidisseur Vortex) |
| Bride | DN100/PN20 – 4 »/150 lbs (autres sur demande) |
Extractif à sec à froid (analyse de base sèche)
L’échantillon de gaz est extrait et conditionné avant le transport, afin d’éliminer toute humidité et tous les composants condensables avant son analyse. À l’arrivée
à l’analyseur, l’échantillon est propre, sec, à température ambiante et à température ambiante. sans interférence d’eau.
L’échantillon de gaz est extrait et conditionné avant le transport, afin d’éliminer toute humidité et tous les composants condensables avant son analyse. À l’arrivée
à l’analyseur, l’échantillon est propre, sec, à température ambiante et à température ambiante. sans interférence d’eau.
CONFORMITÉ : Réglementation européenne IED (directives WID / LCPD / MCPD) et US EPA (40 CFR 60 & 75)
