Contrôle du flux de matière sur conduites flexibles

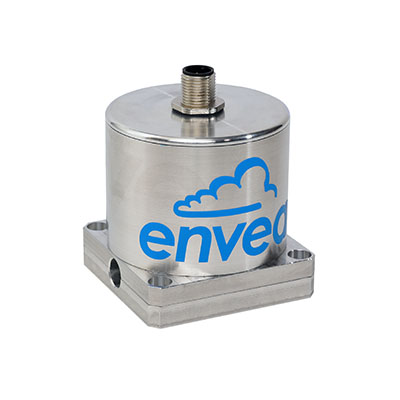

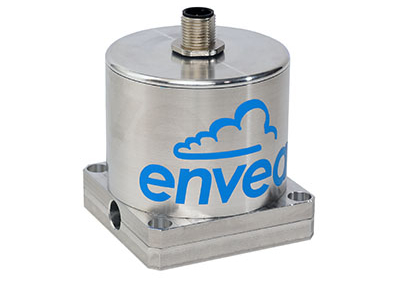

FlowJam T
Le capteur FlowJam T a été spécialement développé pour la mesure de flux de matière sur des conduites flexibles.
Il peut être utilisé sur tous types de conduites flexibles en matériau électriquement non-conducteur, comme le plastique ou le caoutchouc, avec des diamètres extérieurs compris entre 4 et 25 mm.

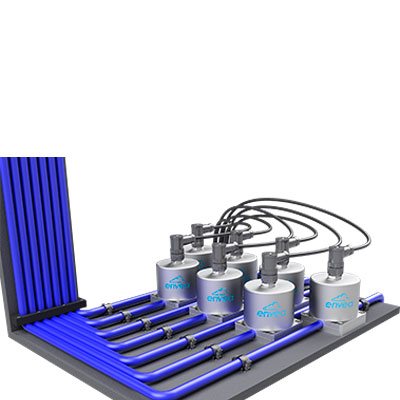

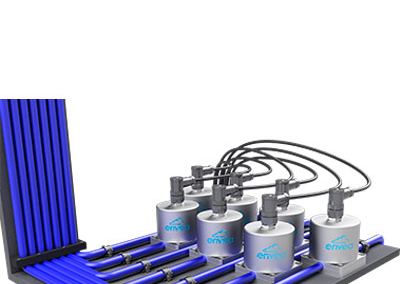

Exemple d’utilisation : détection de flux de peinture en poudre dans le secteur automobile
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Fonction
- Téléchargement
- mesure triboélectrique
- coupe transversale libre
- Branchez et amp; Jouer
- surveillance des tendances pour le débit
- convient aux canalisations d’un diamètre extérieur : 4 … 25 mm
- appareil compact
- rénovation facile
- Revêtement en poudre
- Coupe d’eau
- Sablage
- Impression 3D
| Spécifications Techniques | |
|---|---|
| Matériau à détecter | Poussières, poudres ou granulés |
| Principe de fonctionnement | Triboélectrique |
| Pression du procédé | Indépendant |
| Température du processus | -20 … +60 °C |
| Montage | À pince |
| Type de transport | En tuyaux flexibles |
| Débits | Aucune limite |
| Diamètre du tuyau/plage de détection | 4 à 25 mm |
| Classification ATEX | Non |
| Sortie | Relais, tendance 4…20 mA |
| Données techniques du capteur | |
|---|---|
| Alimentation | 24 V CC |
| Connexion | Prise M12 |
| Matériau du boîtier | Aluminium |
| Type de protection | IP 64 |
| Température du processus | -20 … +60 °C |
| Température ambiante | -20 … +60 °C |
| Sortie analogique | 1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω (actif) |
| Sortie relais | NON (établir le contact) ; maximum. 250 V CA / 0,5 A ; 30 V CC / 1 A |
| Diamètre extérieur possible | 4 à 25 mm |
| Dimensions | Largeur : 62 mm, Profondeur : 62 mm, Hauteur : dépend du diamètre extérieur Ø (avec Ø 8 mm la hauteur est de 75 mm) |
Le FlowJam T détecte tous les types de flux solides qui se déplacent dans la zone de détection. La détection s’effectue quelle que soit la direction du mouvement, par les décharges triboélectriques des particules.
Le mouvement du matériau dans les conduites non métalliques est affiché sur la sortie analogique sous forme de tendance et sur la sortie relais sous forme d’état de commutation.
La sortie de tendance peut par exemple indiquer si plus ou moins de matériau est transporté à travers le tube. Le flux de matériaux peut également être observé pour une distribution uniforme. Au moyen du contact de relais, des informations supplémentaires sur Flow/NoFlow peuvent être émises.
Le mouvement du matériau dans les conduites non métalliques est affiché sur la sortie analogique sous forme de tendance et sur la sortie relais sous forme d’état de commutation.
La sortie de tendance peut par exemple indiquer si plus ou moins de matériau est transporté à travers le tube. Le flux de matériaux peut également être observé pour une distribution uniforme. Au moyen du contact de relais, des informations supplémentaires sur Flow/NoFlow peuvent être émises.
Système :
Le FlowJam T est un appareil compact et se connecte via une fiche à 8 broches. Pour le paramétrage du capteur, un convertisseur Modbus-USB et un logiciel peuvent être fournis.
