Contrôle du flux de matière en aéroglissière
Capteur micro-ondes pour la mesure sans contact du flux de matière en aéroglissière. Facile à installer, donne l’information de tendance via la sortie 4… 20mA.

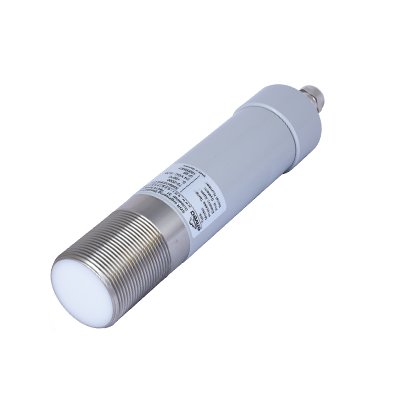

Le SlideControl surveille sans contact le débit de matière dans les aéroglissières. En utilisant la technologie micro-ondes, le SlideControl mesure la distance qui le sépare de la matière qui s’écoule.Il détermine ainsi la hauteur de remplissage de l’aéroglissière et la transmet par un signal 4…20 mA.
Contrôle du flux sans contact
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Installation de montage
- Téléchargement
- Capteur à micro-ondes pour les mesures sans contact du débit de matériaux dans les glissières à air.
- Reconnaissance rapide des conditions de débit/absence de débit
- Facile à installer
- Aucune installation dans le processus
- 4 . . . Signal de tendance 20 mA pour le débit
- Rénovation facile
- Ciment
- Asphalte
- Minéraux
- Acier
- Surveille le flux de matière dans la glissière sans aucun contact
- Installation facile et ultérieure sur la glissière d’air
- 4 . . . Signal de tendance 20 mA pour le débit
- Sans contact
| Données techniques du capteur | |
|---|---|
| Matériau du boîtier | Acier inoxydable 1.4571 |
| Type de protection | IP 65 |
| Température du processus | -20…+80 °C -20…+220 °C (avec adaptateur process) |
| Température ambiante | -20…+60 °C |
| Pression de travail | Max. 1 barre |
| Alimentation | 18…24 V DC / AC alimenté par émetteur |
| Fréquence de mesure | 24,125 GHz ; ± 100 MHz |
| Puissance de transmission | Max. 5 mW |
| Poids | 1,0 kg |

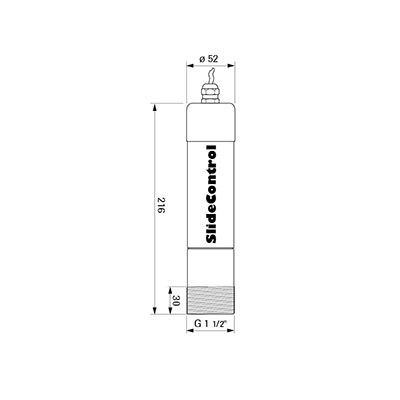

| Dimensions | Boîtier : longueur de 216 mm / diamètre de 52 mm Filetage : longueur de 30 mm / diamètre de G 1½ » |
| Données techniques de l’émetteur | ||||
|---|---|---|---|---|
| Émetteur (rail DIN) | Émetteur (boîtier de terrain) | |||
| Alimentation | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (24 V CC en option) |
||
| Consommation électrique | 20 W / 24 VA | |||
| Type de protection | IP 40 à EN 60 529 | IP 65 selon EN 60 529/10.91 | ||
| Température ambiante de fonctionnement | -10 … +45 °C | |||
| Dimensions (L x H x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| Poids | Env. 172 g | Env. 2,5 kg | ||
| Fixation sur rail DIN | DIN 60715 TH35 | / | ||
| Vis de câble connecteurs |
/ | 3 x M20 (Ø 4,5 – 13 mm) | ||
| Câble bornes de connexion coupe transversale |
0,2-2,5 mm2 [AWG 24-14] | |||
| Sortie actuelle | 1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
||
| Interface | RS 485 (ModBus RTU) / USB | |||
| Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA | |||
| Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 Un Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
|||
| Sauvegarde des données | Mémoire Flash | |||
|
Une fois le capteur installé et connecté électroniquement, il est possible de mesurer la hauteur de remplissage via l’ouverture de service de la plaque de montage, par exemple avec une jauge. |
 |
 |
