- Fournir des informations sur les tendances de la pulvérisation
- Mesure les changements de taille des particules, par exemple pour détecter les bris d’écran
- Paddy est insensible aux contaminations et fonctionne sans bypass
- Utilise une technologie micro-ondes de pointe en combinaison avec un logiciel d’évaluation intelligent
- Peut être installé dans des tuyaux à chute libre en aval des systèmes de criblage ou de broyage
- Détection rapide des particules grossières, pour seulement 10 % du débit massique
- Ciment
- Nourriture
- Bois
Spécifications Techniques | |
---|---|
Matériau sur mesure | Poussières, poudres ou granulés, non agglomérés |
Pression du procédé | 1 barre, 10 barres en option |
Température du processus | Max. 80°C |
Montage | Par raccord process, après déflecteur ou Venturi |
Type de transport | Phase pauvre pneumatique, chute libre verticale |
Classification ATEX | Catégorie 1/2 |
Sortie | Tendance 4…20 mA, Modbus, Profibus |
- Détection rapide des particules grossières, pour seulement 10 % du débit massique
- Utilise une technologie micro-ondes de pointe en combinaison avec un logiciel d’évaluation intelligent
- Peut être installé dans des tuyaux à chute libre en aval des systèmes de criblage ou de broyage
- Possibilité d’afficher une tendance pour la taille des grains
- Une section spéciale pour chute libre comprend des déflecteurs nécessaires
- Se compose de deux capteurs (mesure et référence)
Données techniques du capteur | |
---|---|
Principe de mesure | Micro-ondes |
Plage de mesure | Tailles de particules jusqu’à 10 mm – tailles plus grandes sur demande |
Matériau du boîtier | Acier inoxydable 1.4571 |
Type de protection | IP 65, zone d’explosion de poussière 20 ou zone d’explosion de gaz 1 (facultatif) |
Température ambiante de fonctionnement | Pointe du capteur : -20 … +80 °C En option : -20 … +200 °C Élément capteur : 0 … +60 °C |
Max. pression de fonctionnement | 1 barre |
Fréquence de fonctionnement | Bande K 24,125 GHz, ±100 MHz |
Puissance de transmission | Max. 5 mW |
Poids | 1,3 kg |
Dimensions | Ø 60, Ø 20, L 271 mm |
Données techniques de l’émetteur | ||||
---|---|---|---|---|
Émetteur (rail DIN) | Émetteur (boîtier de terrain) | |||
Alimentation | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (24 V CC en option) |
||
Consommation électrique | 20 W / 24 VA | |||
Type de protection | IP 40 à EN 60 529 | IP 65 selon EN 60 529/10.91 | ||
Température ambiante de fonctionnement | -10 … +45 °C | |||
Dimensions (L x H x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
Poids | Env. 172 g | Env. 2,5 kg | ||
Câble bornes de connexion coupe transversale |
0,2-2,5 mm2 [AWG 24-14] | |||
Sortie actuelle | 1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
||
Interface | RS 485 (ModBus RTU) / USB | |||
Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA | |||
Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 Un Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
|||
Sauvegarde des données | Mémoire Flash |

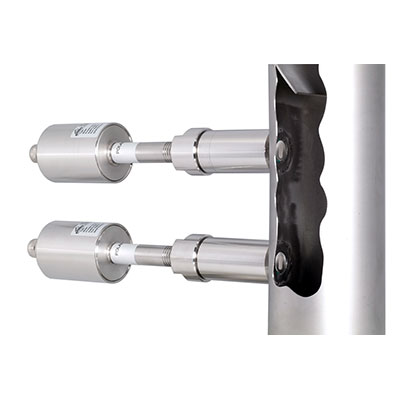

Sur le site d’installation sélectionné, deux douilles de capteur sont soudées à la distance requise. Ensuite, un trou de 20 mm est percé à travers le support du capteur et à travers la paroi du tube. Le capteur sera adapté à l’épaisseur de la paroi, inséré et fixé à l’aide de l’écrou-raccord. |
