Mesure d'humidité résiduelle en ligne

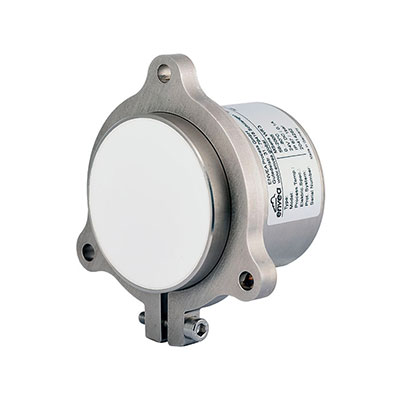

M-Sens WR3
Capteur à micro-ondes pour la mesure continue de l’humidité dans les solides en vrac secs
Capteurs pour la mesure de l’humidité en continue avec montage sur bandes transporteurs, vis d’alimentation ou trémies.
Deux types de technologies pour couvrir une large plage d’applications. Les deux capteurs pénètrent le produit pour une mesure plus fiable.
Capteur à base de micro-ondes pour une résolution et un précision élevée
- hautement résistant à l’abrasion
- plage de mesure étendue, jusqu’à 85 % d’humidité
- version haute température jusqu’à 190 °C
Mesure fiable de l’humidité avec une haute résolution
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Téléchargement
- Plages d’humidité 0 … 85 % (selon le matériau)
- Précision des mesures 0,1 %
- Mesure de l’humidité en ligne
- Enregistrement de l’humidité de surface et de l’humidité capillaire
- Indépendamment de la couleur du matériau
- Résistant à des températures allant jusqu’à 190 °C
- Ciment
- Chimie
- Asphalte
- Nourriture
- Verre
- Céréales
- Chaux
- Minéraux
- Acier

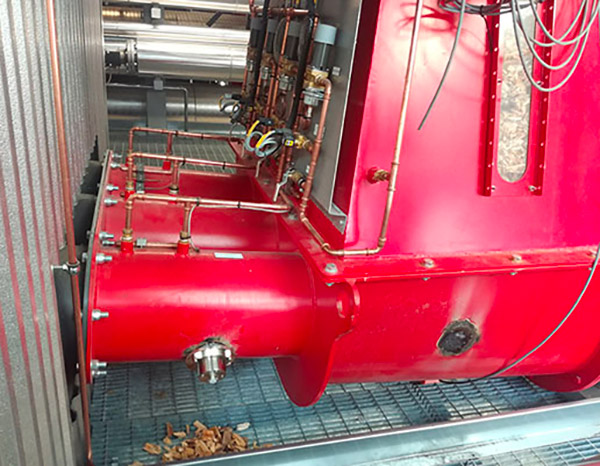

- Bois
- Fonderie
- Matériaux de construction
- Biomasse
- Recyclage
- Matériaux de construction
- Centrale électrique
| Spécifications Techniques | |
|---|---|
| Matériau sur mesure | Poussières, poudres ou granulés |

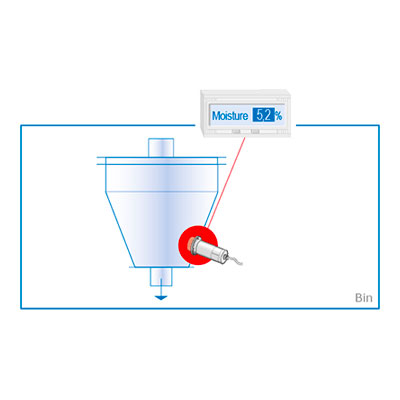

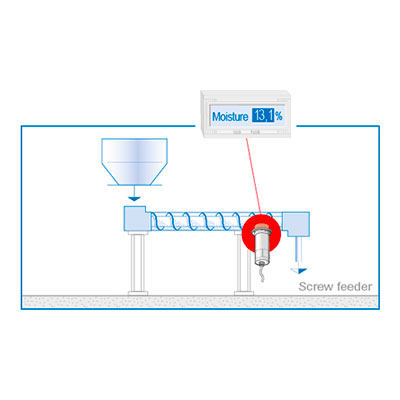

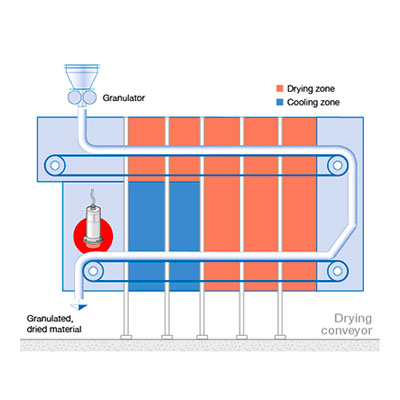

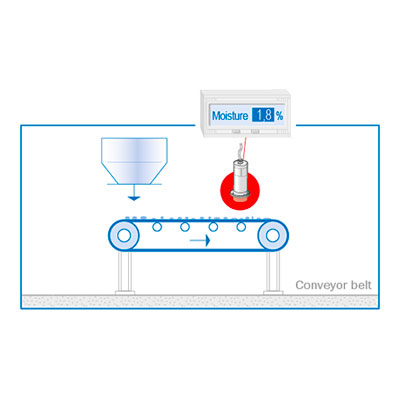

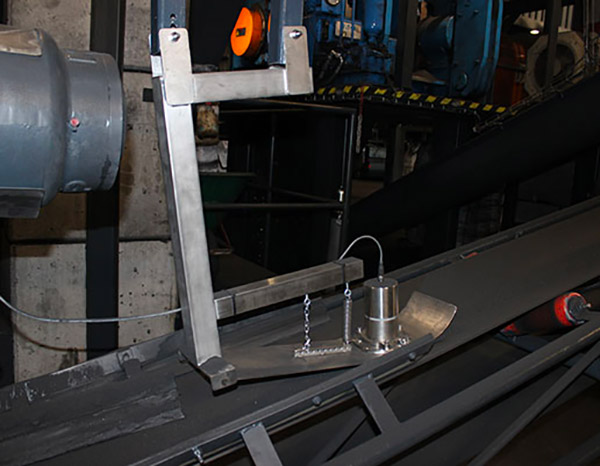

| Lieu à mesurer | Convoyeur à vis, convoyeur à bande, conteneur, toboggan, séchoir, mélangeur |
| Technologie | Capacitif |
| Plage d’humidité | 0 à 85 % (selon l’application) |
| Température du matériau | Max. 80°C (190°C en option) |
| Mesure de la température | Non inclus |
| Montage | Bride/Collier |
| Sortie | 4…20 mA, Modbus, Profibus |
| Données techniques du capteur | |
|---|---|
| Logement | Acier inoxydable 1.4571 |
| Surface du capteur | Céramique |
| Catégorie de protection | IP 67 selon EN 60529 |
| Température du matériau | Max. 80°C (190°C en option) |
| Pression de travail | Max. 1 barre |
| Consommation électrique | 0,6 W |
| Temps de réponse | 0,1 seconde |
| Poids | Env. 1000g |
| Plage de mesure | 0 … 85 % d’humidité résiduelle (selon le matériau) |
| Précision | 0,1 % absolument dans la plage de mesure calibrée |
| Câble de connexion | câble blindé 4 fils, 0,25 mm2 |
| Données techniques de l’émetteur | ||||
|---|---|---|---|---|
| Émetteur (rail DIN) | Émetteur (boîtier de terrain) | |||
| Alimentation | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (24 V CC en option) |
||
| Consommation électrique | 20 W / 24 VA | |||
| Type de protection | IP 40 à EN 60 529 | IP 65 selon EN 60 529/10.91 | ||
| Température ambiante de fonctionnement | -10 … +45 °C | |||
| Dimensions (L x H x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| Poids | Env. 172 g | Env. 2,5 kg | ||
| Câble bornes de connexion coupe transversale |
0,2-2,5 mm2 [AWG 24-14] | |||
| Sortie actuelle | 1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
||
| Interface | RS 485 (ModBus RTU) / USB | |||
| Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA | |||
| Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 A Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
|||
| Sauvegarde des données | Mémoire Flash | |||
