Mesure du débit massique de matières solides
DensFlow
Mesure du débit massique de matières solides en continu lors du transport pneumatique en phase dense à haut débit
Le DensFlow est un système conçu pour mesurer le débit de matières solides lors du transport pneumatique en phase dense. Le capteur mesure la densité et la vitesse de la matière.

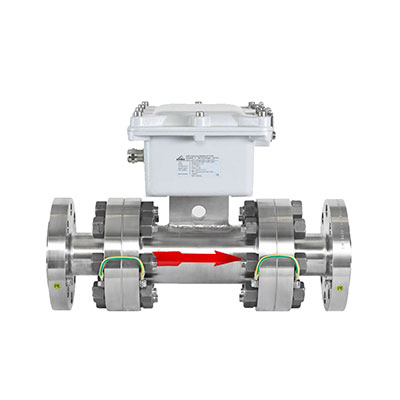

Version haute pression disponible, jusqu’à 110 bar.
- Caractéristiques & Bénéfices
- Principales Applications
- Spécifications Techniques
- Données Techniques
- Installation de montage
- Téléchargement
- Débitmètre fiable dans les flux pneumatiques denses
- Des volumes de débit illimités peuvent être mesurés
- En option, résistant à la pression jusqu’à 25 bars
- L’installation ne crée aucun obstacle dans le profilé, donc aucun point mort dans lequel des résidus peuvent se former
- Mesure indépendante de la vitesse d’écoulement de la matière
- Rénovation simple
- Sans entretien
- Procédure de mesure sans contact (pas de mécanique)
- Matériaux : poudres ou granulés utilisés dans le transport pneumatique à flux dense dans l’industrie sidérurgique
| Spécifications Techniques | |
|---|---|
| Matériau sur mesure | Poussières et poudres |
| Principe de fonctionnement | Électromagnétique |
| Pression du procédé | 25 bars, en option jusqu’à 110 bars |
| Température du processus | Jusqu’à +120°C |
| Montage | Bride intégrée |
| Type de transport | Densphase pneumatique |
| Débits | Aucune limite |
| Diamètre du tuyau | Max. DN 150 mm |
| Classification ATEX | Catégorie 3, Cat. 1 appliqué |
| Sortie | 4…20 mA, Modbus, Profibus |
| Données techniques du capteur | |
|---|---|
| Logement | Acier St 52, revêtement par poudre (en option Acier inoxydable 1.4571 DN 10…125 mm (diamètres plus grands sur demande) Bride EN 1092-1 |
| Tuyau intérieur | Céramique |
| Catégorie de protection | IP65 |
| Température ambiante Température des fluides |
Capteur électronique : 0 … +60 °C Tube capteur : 0 …+80 °C (températures plus élevées en option) |
| Pression de travail | Max. 25 bars, 64 bars en option |
| Fréquence de travail | 88 kHz |
| Poids | En fonction du diamètre nominal |
| Plage de vitesse | 1…10 m/s |
| Dimension | Ø DN + 150 mm, L 500 mm |
| Précision | ± 2…5 % dans la plage calibrée |
| Données techniques de l’émetteur | ||||
|---|---|---|---|---|
| Émetteur (rail DIN) | Émetteur (boîtier de terrain) | |||
| Alimentation | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (24 V CC en option) |
||
| Consommation électrique | 20 W / 24 VA | |||
| Type de protection | IP 40 à EN 60 529 | IP 65 selon EN 60 529/10.91 | ||
| Température ambiante de fonctionnement | -10 … +45 °C | |||
| Dimensions (L x H x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| Poids | Env. 172 g | Env. 2,5 kg | ||
| Câble bornes de connexion coupe transversale |
0,2-2,5 mm2 [AWG 24-14] | |||
| Sortie actuelle | 1 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), charge < 500 Ω |
||
| Interface | RS 485 (ModBus RTU) / USB | |||
| Sortie d’impulsion | Collecteur ouvert – max. 30 V, 20 mA | |||
| Contact relais | Max. charge nominale : 250 V CA Max. courant de crête : 6 Un Max. charge nominale 230 V CA : 250 VA Max. pouvoir de coupure DC1 : 3/110/220 V : 3/0,35/0,2 A Min. charge de commutation : 500 mW (10 V / 5 mA) |
|||
| Sauvegarde des données | Mémoire Flash | |||
| Dans le transport pneumatique à flux dense, le point d’installation est spécifié en fonction des chemins d’entrée et de sortie transportés.

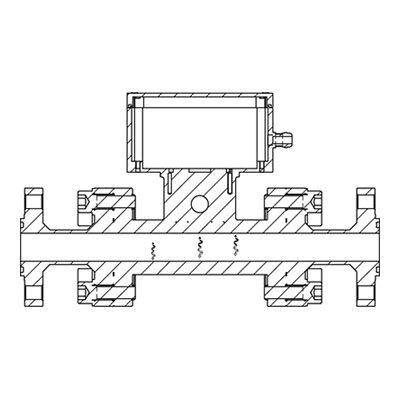

Le montage du tube de mesure au point d’installation spécifié s’effectue à l’aide d’une installation à bride. Les tubes de mesure peuvent être fournis sous forme standard dans des largeurs nominales allant jusqu’à 150 mm avec des raccords à bride selon DIN 2576. |
 |
